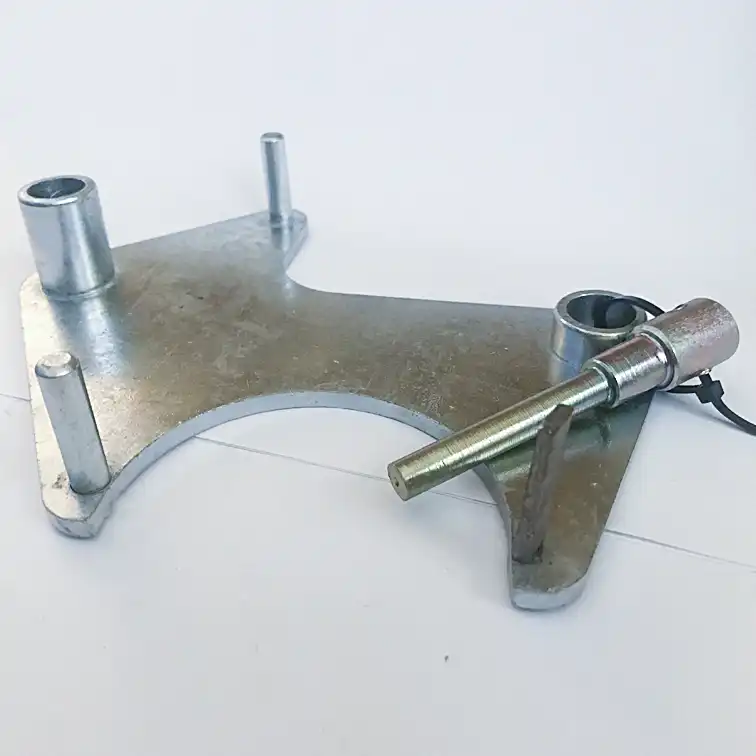

آچار تنظیم تایم خودرو کد TA01

معرفی

آچار تایم مگان و ال ۹۰: برای تعویض تسمه تایم موتور k4m بکار می رود ، که میتواند قاب های محافظ تسمه تایم را باز کند در این حالت موتور را در حالت تایم بگذارید یعنی سیلندر۱و۴ در نقطه مرگ بالا باشد وفلاویل راقفل کنید ، تایم تندر به این گونه است که سیلندر یک در نقطه مرگ بالا باشد .در موتور k4m سیلندر یک از سمت جلوموتور است وشمارش سیلندر های تندر مثل گروه پژو نیست(در خانواده پژو سیلندر یک از سمت فلایویل یا همان انتهای موتور که به گیربکس متصل است می باشد) وقتی سیلندر یک را در نقطه مرگ بالا قرار دادید سیلندرچهار نیز در نقطه مرگ بالاست ومیل سوپاپ هم روی تایم است ابزار مخصوص را ببندید.بعد از باز کردن تسمه تایم تسمه تایم را تعویض کنید حالا اگر چرخ دنده های میل سوپاپ را باز کردید تعجب نکند هیچ خار یا شاخصی برای بستن ندارد، دو عدد کاسه نمد ته میل سوپاپ را از قسمت پلاستیکی وسط ان سوراخ کنید یا با پیچ گوشتی کاسه نمد را خارج کنید، شاخص میل لنگ را نیز که ابزار مخصوص است قرار دهید ومیل لنگ را تایم کنید.تایم ته میل سوپاپ به این صورت است که از دو عدد نیم دایره تشکیل شده است ته هر میل سوپاپ نیم دایره های کوچک هر میل سوپاپ به سمت پایین یا سمت کارتر باشد.تایم جلو میل سوپاپ این است اگر چرخ دنده میل سوپاپ را باز کرده اید سر چرخ دنده میل سوپاپ هوا Aنوشته شده است که نشان گر چرخ دنده میل سوپاپ هوا است وچرخ دنده میل سوپاپ دود هم با حرفEمشخص شده است وقتی که با ابزار مخصوص ته میل سوپاپ را همان طور که گفته شده تایم کردید چرخ دنده میل سوپاپ را روی می سوپاپ خودش قرار دهید بصورتی که ارم شرکت رنو بسمت بالا باشد سپس ابزار مخصوص راببندیدو چرخ دنده میل سوپاپ راسفت کنید، چرخ دنده میل سوپاپ را روی میل سوپاپ خودش قرار دهید بصورتی که ارم شرکت رنو بسمت بالا باشد سپس ابزار مخصوص راببندیدو چرخ دنده میل سوپاپ راسفت کنید.
