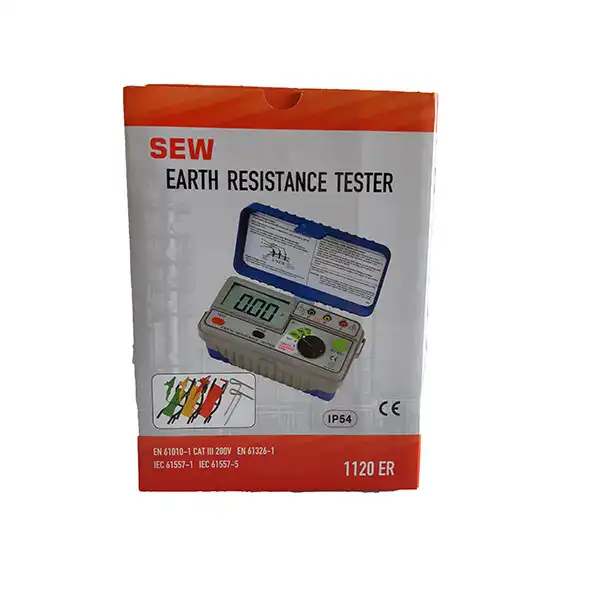

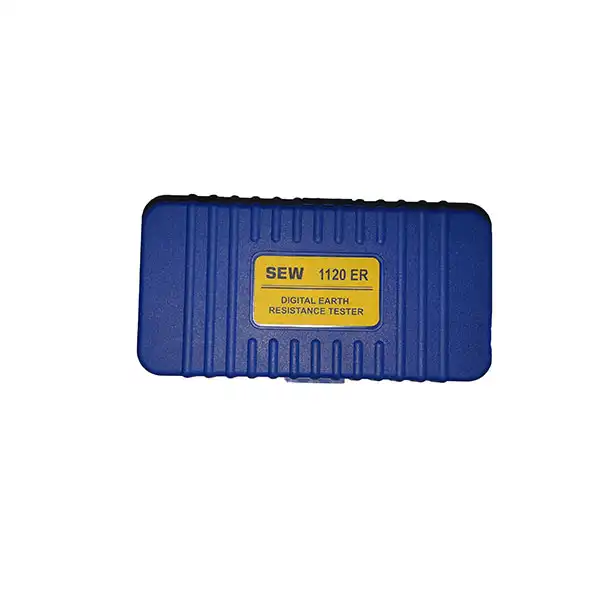

ارت سنج اس ای دبلیو مدل 1120ER

معرفی

ارت سنج سه سیمه اس ای دبلیو SEW 1120ER یکی از برترین و قدیمی ترین انواع ارت سنج هایی است که در حال حاضر مهندسین این رشته از استفاده می کنند . به کمک ارت سنج ۳ سیمه ER 1120 کمپانی SEW تایوان می توان به صورت مستقیم مقاومت زمین را از ۰.۰۱ تا ۱۹۹۹ اهم اندازه گیری نمود. این ارت سنج سه سیمه ، به راحتی و با دقت بالا میزان ارت زمین را اندازه گیری می نماید.ه کمک صفحه نمایش بزرگ و دیجیتالی این دستگاه نمایش خواندن اطلاعات بسیار آسان خواهد بود.
هنگام کوتاه کردن تمام لیدهای آزمون، می توان قرائت را به عنوان یک قرائت کنترل پایه به ۰Ω تنظیم کرد. ارت سنج ER 1120 ولتاژ و جریان را با عبور جریان ثابت از دستگاه اندازه گیری می کند و مقاومت زمین را با استفاده از قانون اهم محاسبه می کند. مدارهای پیشرفته SEW 1120 ER به دستگاه اجازه می دهد تا با حداقل تأثیر از ولتاژ زمین و مقاومت زمین در سنبله های کمکی کار کند.
کالیبراسیون دستگاه SEW ER1120 با لیدهای آزمون موجود انجام می شود. هنگام استفاده از هر سه آزمون آزمایشی در روش سه ترمینال، دقت برای بیشتر برنامه های رایج اطمینان حاصل می شود. متناوباً، اندازه گیری های دو ترمینال، اگرچه به طور کلی دقت کمی نسبت به اندازه گیری های سه ترمینال دارند، اما با کوتاه کردن ترمینال های P و C یا با استفاده از پروب اندازه گیری ساده نیز امکان پذیر است.

فرکانس تست ۸۲۰ هرتز از جریان های سرگردان در فرکانس های قدرت و هارمونیک آنها جلوگیری می کند. علاوه بر این ارت سنج ۳ سیمه ۱۱۲۰ ER از فیلتر داخلی برای رد سیگنال های ناخواسته استفاده می کند. باتری های آن به طور مداوم هنگام استفاده بررسی می شوند. قاب ناهموار آن نیز برای کار در فضای باز ایده آل است.
آزمایش الکترود زمین که قسمت مهمی از مراحل نصب و نگهداری برق است با ۱۱۲۰ ER به راحتی انجام می شود. این کار می تواند توسط پیمانکاران برق یا مهندسان تعمیر و نگهداری برای بررسی کارایی سیستم های الکترود خاکی آنها استفاده شود.
