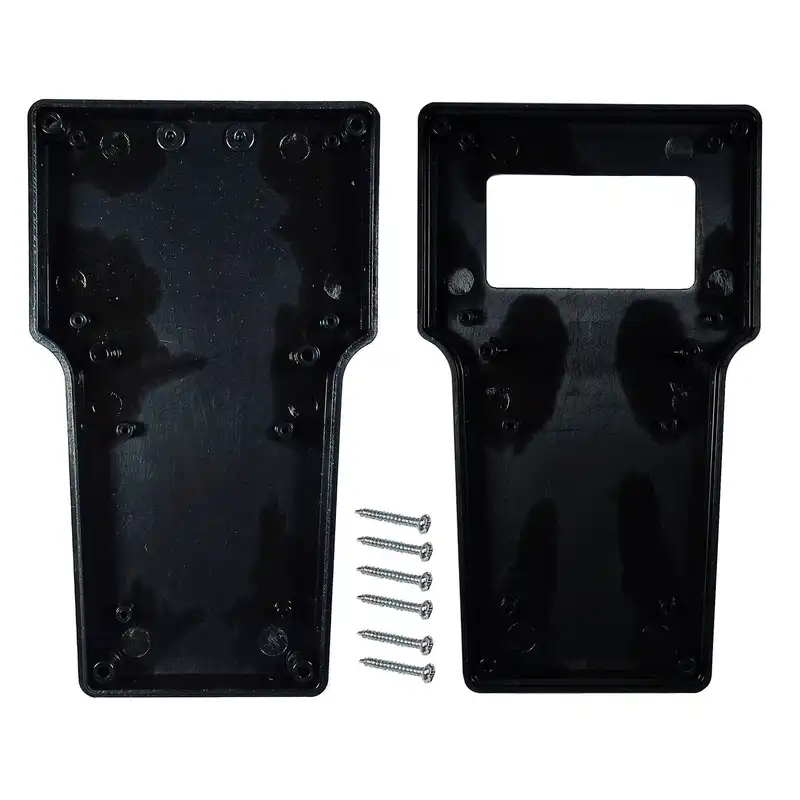

جعبه مدار مدل TSB-0107

معرفی

جعبه مدار مدل TSB-0107 برای ساخت دستگاههای الکترونیکی مناسب است . دستگاههایی که مانند دیاک و یا تستر باتری و یا … به نمایشگر دیجیتال بر روی دستگاه باید مجهز باشند از این جعبه استفاده می کنند . در قسمت حفره جعبه که به شکل مستطیل با ابعاد ۵۹ در ۳۲ میلیمتر است و از چهار طرف ۱۰ میلیمتر فرو رفتگی به عمق ۱ میلیمتر دارد می توان یک طلق یا ورق از جنس پلی کربنات با ابعاد ۷۹ در ۵۲ میلیمتر قرار داد .جعبه از دو قسمت تشکیل شده است و با ۶ عدد پیچ خودکار بسته می شود که به همراه آن ارائه می شود .همچنین ۸ حفره در داخل جعبه برای قرار دادن برد مدار چاپی و یا نمایشگر و … قرار دارد که در صورت نیاز بطور انتخابی از بعضی و یا همه آنها می توان استفاده کرد. بلندی یا ارتفاع جعبه ۱۵۸ میلیمتر و پهنا ۹۴ و ضخامت آن ۲۵ میلیمتر بوده و وزن جعبه ۸۰ گرم می باشد .
