معرفی

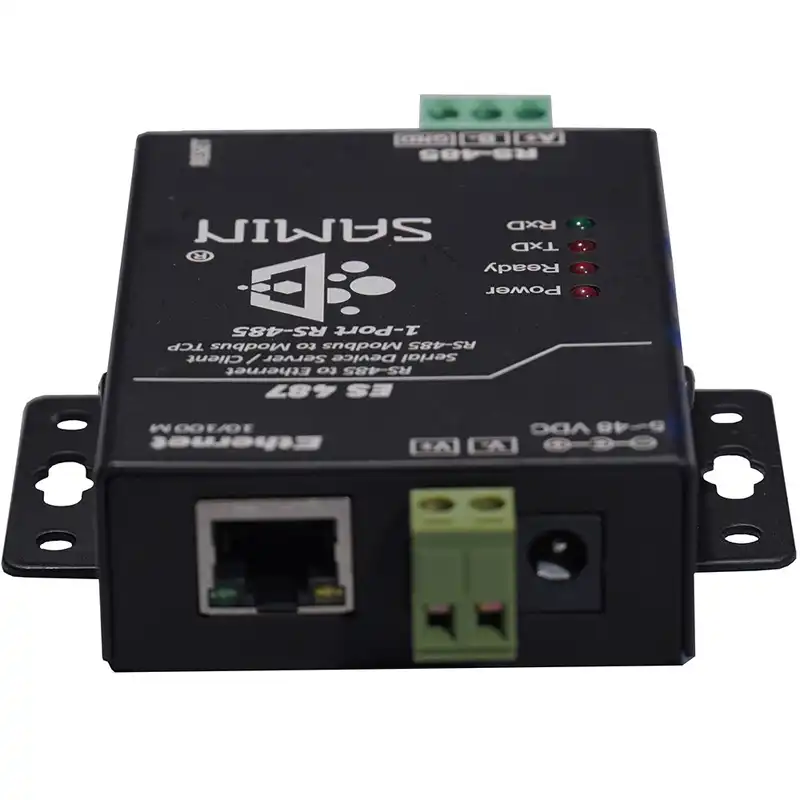

دستگاه ES 487 یک مبدل Modbus RS485 به اترنت مدباس ( Modbus TCP/IP) می باشد. این مبدل در پورت اترنت دارای دو پروتکل TCP/IP و Modbus TCP/IP برای ارتباط می باشد. این دو پروتکل برای ارسال و دریافت دیتا می توانند از TCP و UDP استفاده کنند. پورت RS-485 از پروتکل Modbus RTU پشتیبانی می کند. این مبدل به صورت دو طرفه می باشد و بعد از وارد شدن دیتا از هر پورت، آن را پردازش میکند و انتقال می دهد به پورت دیگر. از قابلیت های مهم این مبدل این است که از یک آدرس و پورت یکسان در TCP می توان ۴ کانکش برقرار کرد.
مشخصات
- پورتیک عدد پورت اترنت- یک عدد پورت RS485
- سایر مشخصاتتعداد پورت اترنت: ۱ عدد سرعت داده اترنت: ۱۰Mbps نوع کانکتور اترنت: RJ45 ( دارای دو عدد LED نشانگر وضعیت شبکه) حداکثر حفاظت اترنت: ۱.۵Kv مشخصات RS485: تعداد پورت: ۱ عدد پروتکل ارتباطی: RS-485-2w نوع کانکتور: فونیکس ۳ پین پارامترهای قابل تنظیم پورت سریال: بیت های داده ( Data bits ): 8 و ۹ بیت خطایاب ( Parity bits ): None, Even, Odd بیت پایانی ( Stop bits ): 1 و ۲ سرعت داده ( Baud rate ): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 460.8k, 230.4k سیگنال های پورت RS485: سیگنال های Data+, Data-, GND پروتکل های نرم افزار مبدل: پروتکل های شبکه اترنت: ICMP, IPv4, TCP, UDP, DHCP, DNS, HTTP, ARP, TCP/IP محیط تنظیم مبدل: مرورگر وب ( Web console ) پروتکل صنعتی: مدباس TCP Client و مدباس TCP Server حداکثر اتصال کلاینت به صورت همزمان: ۴ پروتکل صنعتی سریال: مدباس RTU Master و مدباس RTU Slave دمای کاری: -۴۰ تا +۸۵ درجه سانتی سانتیگراد رطوبت نسبی محیط: ۵ تا ۹۵ درصد ( non-condensing ) وزن: ۱۳۴ گرم ابعاد بدون گوشواره: ۶۰.۷ - ۸۸.۵- ۲۴.۵ میلی متر ابعاد با گوشواره: ۸۴.۷ - ۸۸.۵ - ۲۴.۵ میلی متر منبع مورد نیاز: ولتاژ: ۵ تا ۴۸ ولت DC جریان مصرفی:( ۵۰۰ میلی آمپر در ولتاژ ۵ ولت DC) ( 200 میلی آمپر در ولتاژ ۱۲ ولت DC ) نوع کانکتور تغذیه: کانکتور فونیکس( ۲ پین) و جک نری آداپتوری کشور تولید کننده: ایران
- طول کابلندارد سانتی متر
- پورتLAN
- کانکتورکانکتور اترنت: RJ45 - کانکتور RS485: فونیکس ۳ پین
- قابلیت‌های مبدل سازمانینشانگر LED
